結構原理

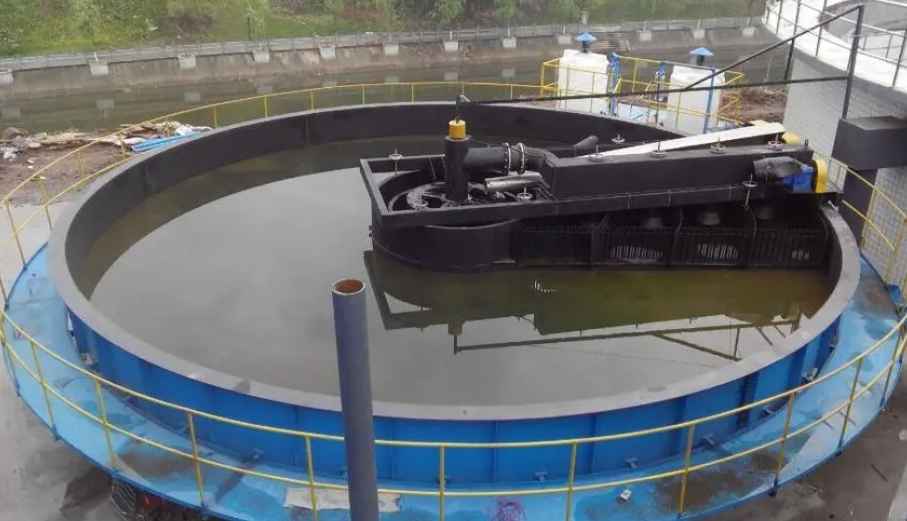

中央旋轉部分包括進水口、出水口和污泥去除機械，這部分和螺旋泥斗能以同進水流速一致的速度沿池旋轉。
原水從池中心的旋轉接頭進入，通過配水器布水，配水器的移動速度和進水流速相同，這樣就產生了“零速度”，定義為“零速原理”。這一原理的應用是本設備的關鍵，這樣凈水不會對原水產生擾動，使得顆粒的懸浮和沉降在一種靜態下進行。
收集浮渣的螺旋泥斗也是一項專利，它收集的浮渣靠重力作用排放到靜止的中央部分。根據氣浮池直徑的大小和浮渣的厚薄，螺旋泥斗亦可分用一斗、二斗或三斗的結構形式。
清水由集水管排出，集水管連在中央部分上并和它一起旋轉，這樣原水的氣浮分離時間就是中央旋轉部分的回轉周期。
連在移動的配水器上的刮板將池底和池壁上的刮泥收集到泥斗中，定期排放。行走部分和泥斗的轉動由調速電機驅動，中心滑環供電。
設計基本參數
表面負荷：9.6-12m3/(㎡.h)
回流比：20%-40%
分離時間：3-5min
容器壓力：0.6-0.75MPa
氣浮池深：650mm
氣浮池有效水深：550mm
設備在應用中的優點
1、微細氣泡于絮凝的粘附發生在整個氣浮分離過程，也就是說沒有氣浮死區。
2、應用“淺池理論”進行設計，池深只有650mm，有效水深小于550mm，另外進出水的巧妙隔離，使懸浮物的分離不受V上、V下的限制，氣浮分離時間只有3-5min，使設備的占用空間大幅度減小。以同樣處理量7000 m3/d的造紙廢水為例，傳統氣浮池的占地面積約為115（95+20）㎡，KROFTA氣浮池的占地面積約為51㎡。
3、浮渣的清除，用螺旋泥斗，清除的浮渣在某一時刻總時池內浮起時間最長的浮渣，換句話說，也就是此處固、液分離最徹底，而且浮渣是瞬時清除，隔離排除，對水體幾乎沒有擾動，另外通過調速電機調節，螺旋泥斗的自轉周期t及斗子個數的選擇與泥斗發公轉周期T和浮渣的厚薄有嚴格的匹配關系，非常靈活、機動。
4、靜態”進水，“靜態”出水，對水體的擾動非常小。
5、在一定程度上，氣固比越大，出水懸浮物的濃度越低，浮渣含固率越高。因為KROFTA氣浮池應用了新的容器機理，在容器管體積比傳統氣浮池配備的容器罐小12-17倍的情況下，氣固比反而高2-3倍。
6、容器管的新溶氣機理是：利用一特制結構先把壓縮空氣切割成微細氣泡，然后在擾動非常劇烈的情況下與加壓水混合、溶解，這時空氣在容器管內以兩種形式存在，一種是溶解在水中（此處與容器罐類似，不過容器罐的停留時間是2-4min，而容器管的停留時間是8-12s,同時容器管內的氣、液接觸面積要遠遠大于罐內的接觸面積）。另一種形式是微細泡以游離狀態夾裹、混合在水中，在氣浮時這種氣泡直接用于氣浮，并且是氣泡的主要來源，從溶氣水中釋放的微細氣泡也加入到氣浮過程中，這兩種途徑形成的微細氣泡的數量要遠遠大于容器罐加容器釋放器的結構形成的數量，這也是兩種容器結構的本質區別所在，也是容器管結構不必加溶氣釋放器的原因
7、容器管的特殊結構，使其沒有填料堵塞問題，也無控制罐內水位高低的問題，因為在其治”標“的同時也治了”本“（空氣在溶解前已微細化）。
8、原水和容氣水在加入氣浮池本體前，已在一段管道內充分混合，氣泡及時均勻的彌散在懸浮顆粒中。避免了因多個閥門或溶氣釋放器的開啟度不一而造成的氣泡不均現象。
9、池底設置了泥斗和排出管，中央回轉部分設置了側池和池底的刮泥機構，以保證池中的沉積物定期清除，對出水不會產生任何影響。
