一體化凈水器內部結構圖動態圖（一體化凈水器內部構造）
標簽：
添加時間：2022-11-11 瀏覽次數:3106
全國服務熱線：【135-7389-8255】

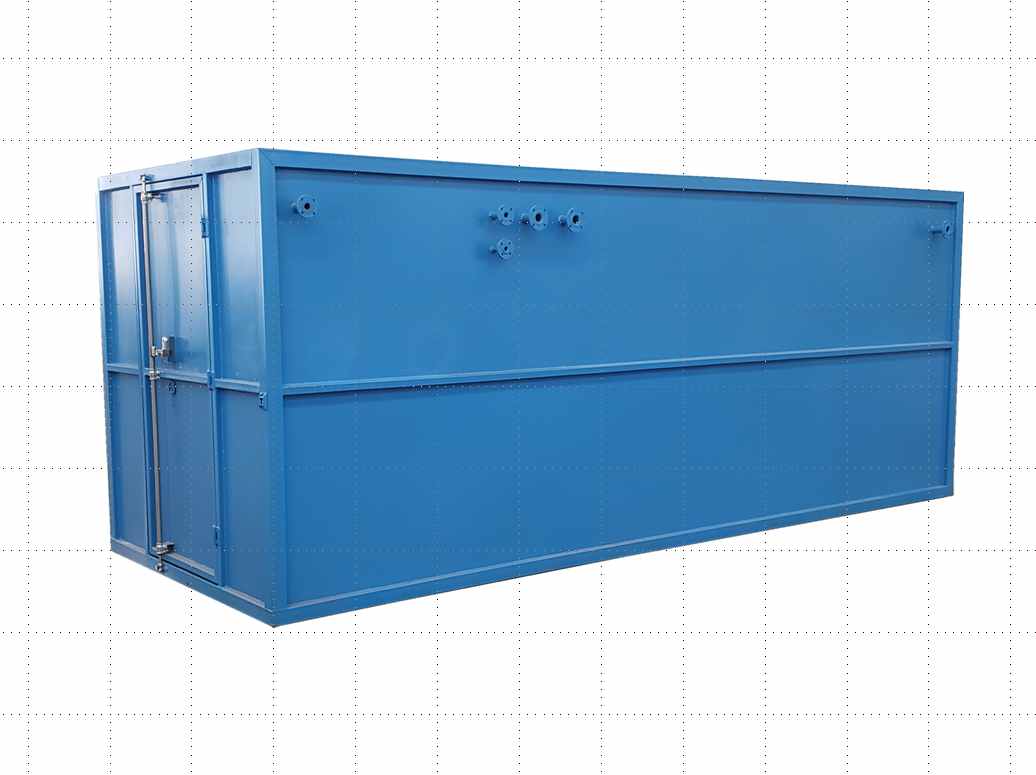

一體化凈水器又稱一體化自沖洗凈水器，一體化凈水器將絮凝區、沉淀區、過濾裝置、集水裝置、反沖洗裝置等工藝集于一體。其中過濾部分采用了無閥過濾工藝，無閥過濾可以實現自動反洗。只需要進水控制，無需專業人員操作便可達到單體全自動運行。該裝置適用范圍廣，處理效果好。而且還具有節水、節電，節人工的特點。
一體化凈水器主要適用于：
1.江、河、湖、水庫等作為水源的農村、城鎮、工礦用水的企業用水的中小型凈水廠；
2.高純水、飲料工業用水、鍋爐用水等水處理的預處理設備；
3.用于各類工業循環水系統；
4.中水回用等。
一體化凈水器工藝主要分為絮凝沉淀、污泥收集、排泥系統、集水系統、過濾系統等，具體說明如下：
經加藥混合后的原水進入一體化凈水器，首先進入裝置底部的配水區，凈水器的進水為底部配水區進水，穿孔管布水，確保設備布水均勻，并且每個微孔處水流以一定的流速噴出，使絮狀污泥與原水中的細小礬花充分接觸，前級混合后的原水在污泥的吸附作用下，進行徹底的混凝反應。通過剩余污泥的循環回流，進行絮凝反應，使進水與污泥具有更大的接觸面積，提高了污泥的凝聚效率。使原水中的小礬花凝聚成較大的礬花，為斜管沉降創造有利條件。
2.斜管沉淀區：
斜管沉淀區分為上下兩部分，通過改變上下兩層的斜管的方向和孔徑，提高了水力梯度值。依據淺層沉淀理論，設置了斜管加速沉降，下部反應區快速形成的大顆粒絮狀體。在兩層斜管之間水流方向發生改變，將會增加小顆粒絮體間的接觸機會。在流經上層斜管時，進一步提高出水水質。形成的絮狀體懸浮物在一層斜管區進行整流，一層斜管起均勻布水及導流作用，經充分反應后絮狀水體沿二層斜管傾斜方向往上流動，進入沉降區內進行固液分離。沉積下來的污泥在重力及水流推力的作用下，沿斜管傾斜方向往下滑落。
3.污泥收集區
斜管沉淀區沉淀的污泥通過水力的推流和自然沉降，部分水力推動進入污泥區，部分污泥回流進入高濃度混合反應區。為保證污泥區排泥的徹底性，每套凈水器污泥區均設有電動排泥系統和輔助排泥裝置。
4.排泥系統
每套凈水器排泥系統由2套電動排泥閥組成，排泥管采用穿孔管結構，沿污泥區底部放置，用于排泥時污泥區的攪動，以利于污泥的徹底排出。排泥時間根據水質不同可選擇不同的排泥時間。
5.集水系統
在沉淀池的清水區采用可調式三角堰板集水，匯入集水槽，使系統集水均勻。斜管區集水槽設有配水管，功過配水管進入濾池內。
6.過濾系統
經沉淀后的水體由配水槽通過配水管進入濾室。通過U型水封器配水，并由上而下通過濾料層，過濾后水在重力作用下經過濾層進入清水室。
7.濾池反沖洗系統
濾室內配有反沖洗系統，過濾系統的反沖洗排水通過重力虹吸原理，在設定的水頭損失值形成虹吸，利用清水室內的清水及過濾后的水自動進行反沖洗。
自動反沖洗原理（可參考無閥濾池）：過濾層將水中的雜質阻隔在濾料上層，一段時間后，濾料層的運行阻力逐漸增大，虹吸上升管內水位逐漸升高，當水位上升至虹吸輔助管位置時，虹吸管內空氣隨著虹吸輔助管排水，形成負壓，將虹吸管內空氣不斷帶走，最終虹吸上升管及虹吸下降管內水位連通，即形成虹吸。
一體化凈水器的特點：
凈水器采用重力、虹吸的原理實現自動過濾和反沖洗，不需要另外配置反沖洗水泵和反洗風機等設備，減少了設備投入和設備運行成本。
凈水器處理效果好，出水水質穩定。
枝狀布水可以使池底布水均勻，并且反應充分，絮體不易破碎。
凈水器設計參數合理，滿足相關國家規范要求。
